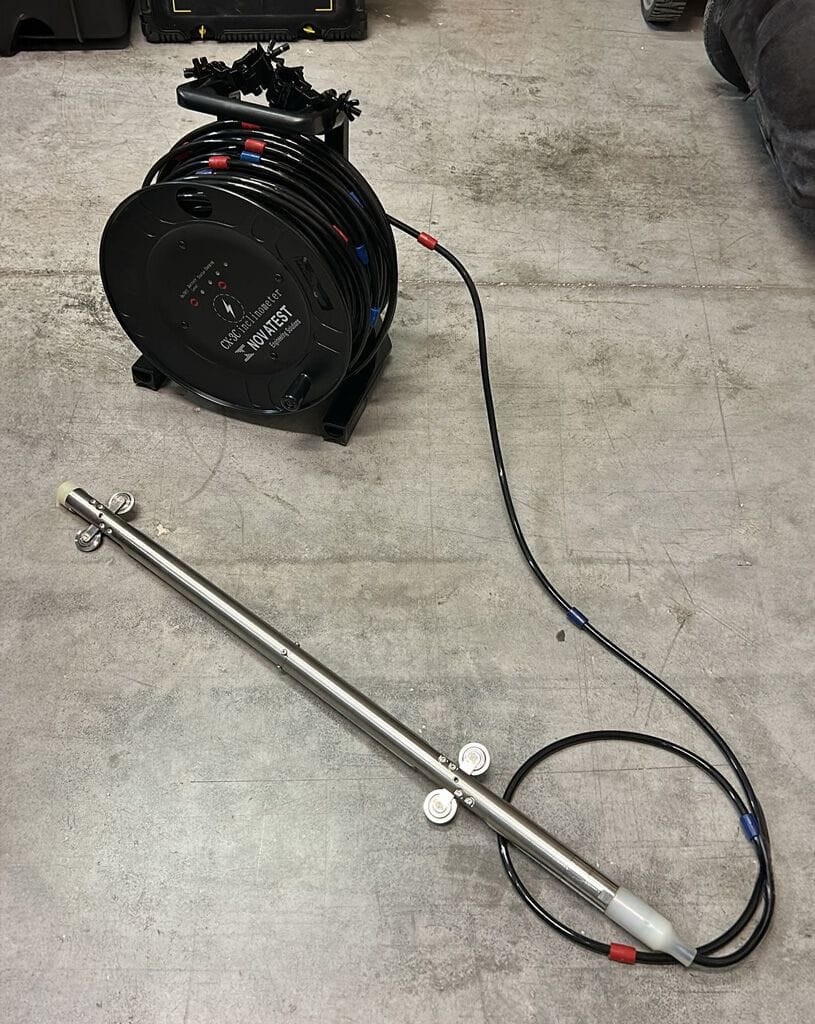

Съемный инклинометр CX-3C-это высокоточная система обнаружения наклона, предназначенная для геотехнического и структурного мониторинга. Он особенно подходит для геологического мониторинга, строительства, гражданского строительства и других подобных приложений мониторинга безопасности.

Основные характеристики продукта:

• соответствует протоколу MODBUS RTU
• широкий диапазон измерения
• высокая точность
• стабильная производительность
• прочный и долговечный
• простота обслуживания

технические характеристики:

• количество осей: 2 оси
• Диапазон измерения: ±15° (опция ± 30° доступна )
• кабель: 60 м с диаметром 8,40 мм
• выход: RS485 (протокол Modbus RTU)
• источник питания: напряжение 8～30 В постоянного тока
• повторяемость: ±0,003°
• точность: 0,001° – 0,005°
• технология датчика: MEMS
• степень защиты IP: IP68
• размеры зонда: 28 мм x 790 мм (диаметр * длина)
• внешние размеры: 310 x 400 x 200 мм
• рабочая температура: -20 ° C ~ + 60 ° C эксплуатация и хранение: от -20 до +60°C
• время непрерывной работы: 10 часов
• типичные области применения: геотехнический и структурный мониторинг (Geo/Structural Monitoring)
• стандарты справки: GB50026-2007 / ISO18674-3-2017

аксессуары

• Верхняя опора устья вала: механическое устройство, установленное на верхней части отверстия или отверстия направляющая трубка. Он служит стабильной точкой отсчета и опорой для правильной установки и позиционирования инклинометрического зонда и кабеля.
  Он выполняет функцию обеспечения точной и повторяемой вставки зонда, защиты горловины направляющей трубки и облегчения операций измерения.
• Регистратор данных: приложение, установленное на смартфонах, предназначенное для сбора, хранения и передачи данных наклона, измеренных зондом. Интерфейс подключения к датчику и для передачи данных на компьютер или систему удаленного мониторинга.
  Он имеет функцию захвата и записи показаний наклона от зонда для последующего анализа.
• Направляющие: пружинные механические компоненты, установленные на корпусе инклинометрического зонда. Они предназначены для скольжения внутри продольных канавок направляющей трубы, установленной в земле или конструкции.
  Он выполняет функцию обеспечения того, чтобы зонд поддерживал постоянную и точную ориентацию во время спуска и подъема в направляющую трубу, что позволяет точно и повторяемо измерять по всему профилю отверстия.
• Прочный, градуированный кабель, используемый для опускания и подъема инклинометрического зонда внутри направляющей трубки. Помимо поддержки веса зонда, он объединяет электрические проводники для питания зонда и передачи данных на блок считывания.
  Разрешить размещение зонда на определенных глубинах и обеспечивает электрическое соединение для передачи данных.
• Инклинометрический зонд: сердце системы. Это цилиндр, который содержит датчики MEMS, способные измерять наклон на двух ортогональных осях относительно вертикали. Он оснащен направляющими колесами для вставки в трубу.
  Он измеряет угловые отклонения (наклоны) на разных глубинах вдоль профиля скважины, позволяя определить боковое смещение грунта или контролируемой конструкции.
• Универсальный шарнир/карданный шарнир: гибкий механический шарнир, соединяющий сегменты зонда или самого зонда с кабелем или другими компонентами. Это позволяет некоторую угловую гибкость между Соединенными частями. Это облегчает навигацию зонда по любым незначительным изгибам или смещениям в направляющей трубе и снижает механические нагрузки на разъемы и сам зонд.
• Программное обеспечение для сбора и анализа данных: мобильное приложение для загрузки, просмотра, обработки и интерпретации собранных данных. Портативное устройство, которое подключается непосредственно к зонду или кабелю для просмотра показаний в реальном времени и их хранения.

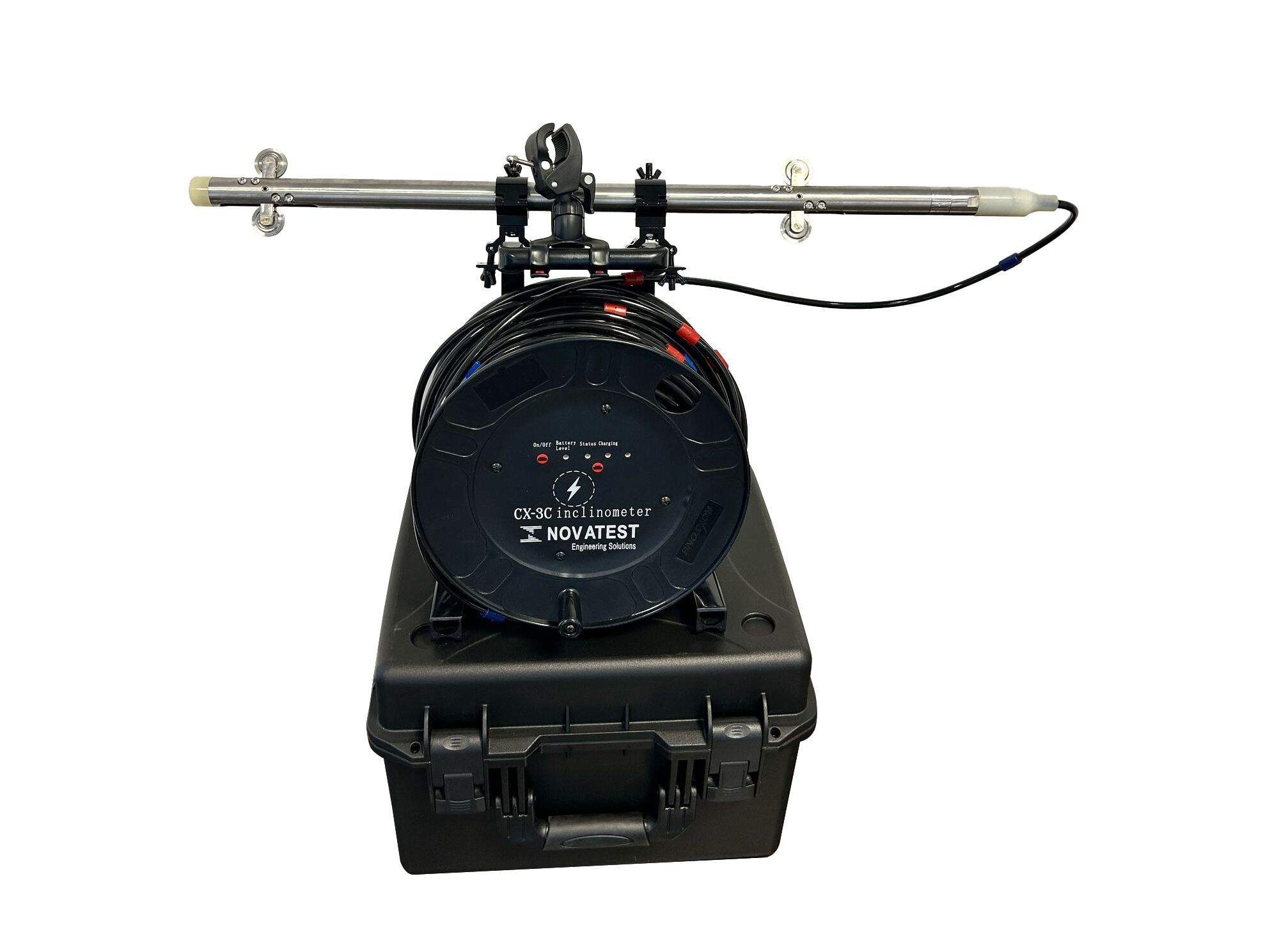

• Транспортный чемодан: прочный чемодан для защиты зонда, регистратора данных и других компонентов во время транспортировки и хранения.
• Руководство пользователя

дополнительные принадлежности:

• соединительная/удлинительная трубка: сегменты труб, обычно одинаковой длины зонда или стандартной длины (например, 1 м, 2 м, 3 м), используемые для увеличения общей длины системы зондов при фиксированной установке "на месте" или для подключения нескольких зондов в серия.
  Он позволяет осуществлять мониторинг на различных предопределенных глубинах в фиксированной системе или адаптирует длину зонда к конкретным потребностям измерения.
• Инклинометрическая направляющая труба/футеровка): специальная труба, обычно из ПВХ, алюминия или стекловолокна, постоянно устанавливается в земле, в бетонной конструкции или в обнаруженном. Он имеет продольные внутренние канавки (обычно четыре, под углом 90° друг от друга), которые управляют колесами зонда.
  Он выполняет функцию обеспечения стабильного доступа и управляемого пути для инклинометрического зонда, гарантируя, что измерения всегда выполняются в одной и той же ориентации и положении вдоль вертикального профиля.
• Удлинительные кабели и разъемы: для расширения досягаемости считывающего кабеля или для определенных соединений.
