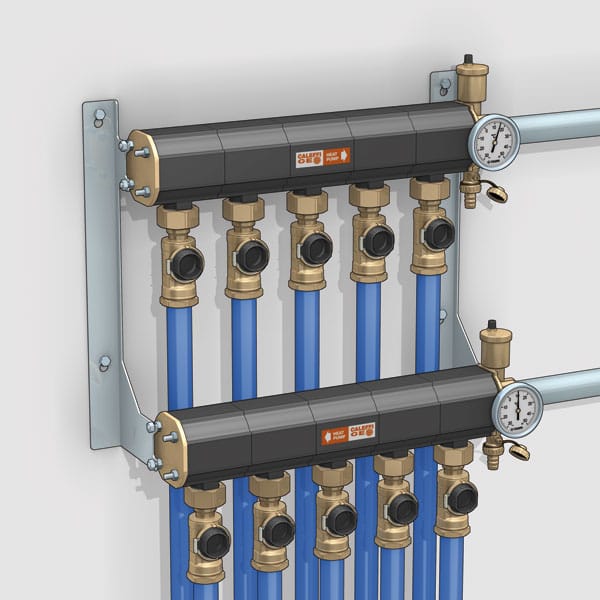

Предварительно собранный геотермальный коллектор CALEFFI Caleffi Geo® ARCH-00053969

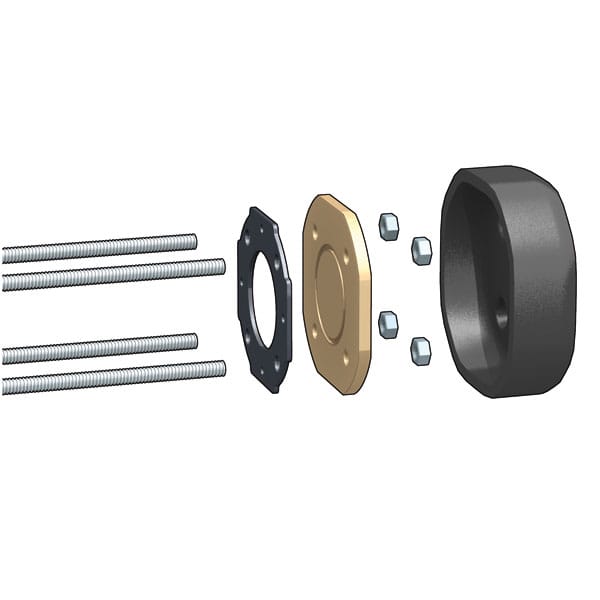

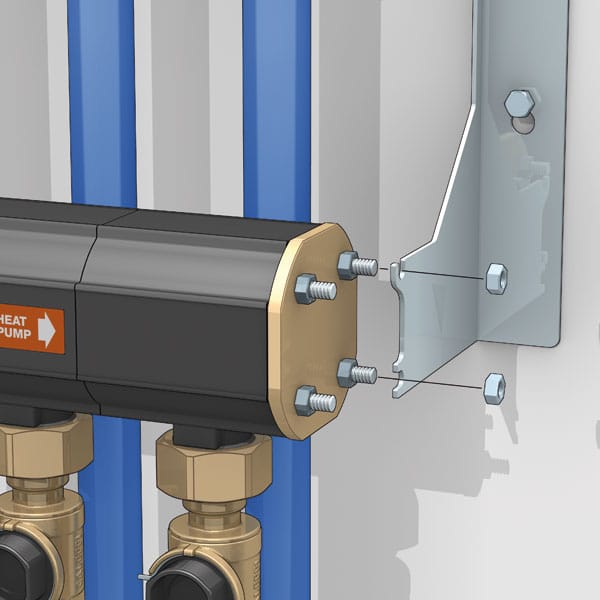

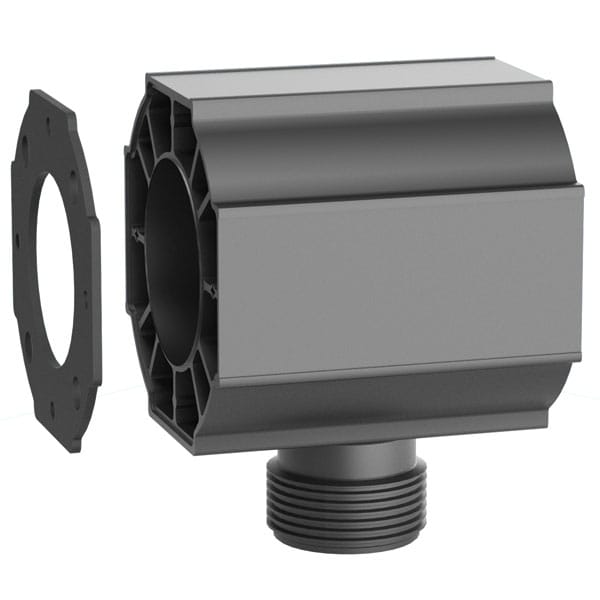

Полностью модульный, он был спроектирован так, чтобы его можно было легко установить на стол, а затем прикрепить к настенным кронштейнам. Эта особенность сборки облегчает подготовку датчиков и их подключение к коллектору. Коллектор является модульным, чтобы его можно было адаптировать к малогабаритным жилым объектам, где геотермальные зонды обычно варьируются от 2 до 8. Количество используемых отдельных модулей определяется количеством зондов. Коллектор также доступен в предварительно собранном варианте для упрощения монтажа. Модули были разработаны с использованием специальных методов, чтобы ограничить явления конденсации. Воздушный зазор изолирует жидкость снаружи. Две латунные заглушки и 4 тяги позволяют, наконец, уплотнить модули с прокладкой, которая изолирует канал прохода воды и отдельные воздушные камеры. Коллектор имеет два технических преимущества: он обратим, чтобы соответствовать положению зондов относительно теплового насоса, а его кронштейн может быть прикреплен к стене без коллектора таким образом, чтобы было легко подключить зонды.

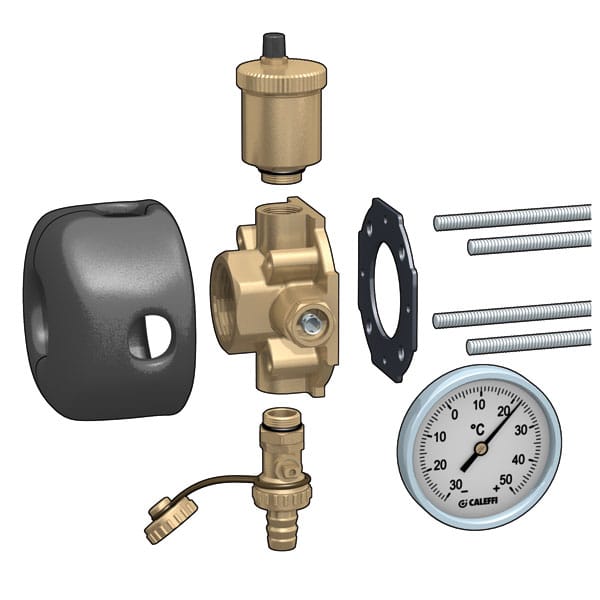

Состоит из:
- автоматические воздухоотводные клапаны;
- термометры Ø 80 мм;
- краны для погрузки/разгрузки;
- коллекторы подачи и возврата из инженерного пластика;
- заглушки с изоляцией;
- настенные заглушки из нержавеющей стали;
- серия этикеток с указанием направления потока и идентификации контуров;
- крепежные дюбели на стене.
Рабочий Pmax: 6 бар.
Pmax испытательная установка: 10 бар.
Диапазон рабочих температур: -10÷60 °C.
диапазон температур окружающей среды: -20÷60 °C.
рабочие жидкости: вода, гликолированные растворы, солевые растворы.
Максимальный процент гликоля: 50 %.
Коллектор DN 50.
Максимальный расход.: 7 м3/ч.
межосевое расстояние: 100 мм.
Соединение с механическим уплотнением для запорных клапанов серии 111, балансировочных клапанов серии 112 и расходомеров серии 113.
